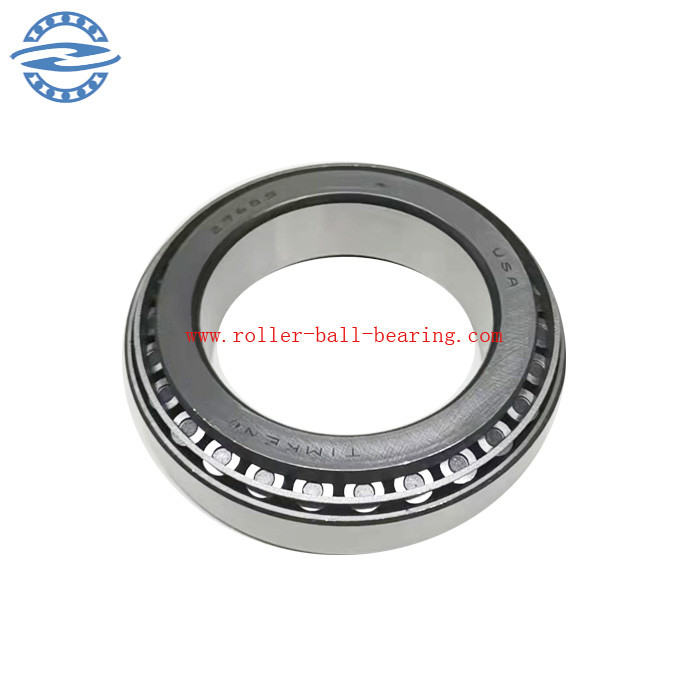

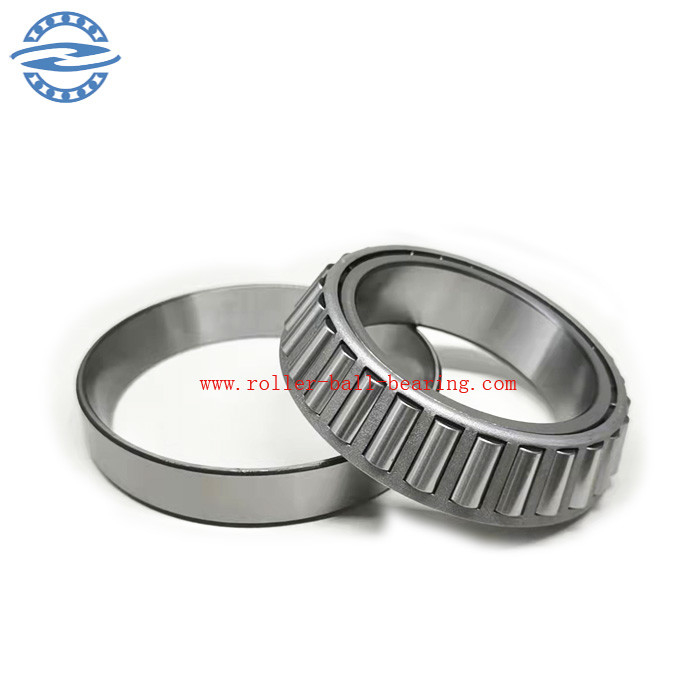

Specifiche
Serie |
29600 |
Numero del pezzo del cono |
29685 |
Numero del pezzo della tazza |
29620-B |
Unità di progettazione |
Imperiale |
Sopportare peso |
1,5 lb0.70 chilogrammo |
Tipo della gabbia |
Acciaio timbrato |
Dimensioni
d - Foro |
2,8750 in73.025 millimetro |
D - Diametro esterno della tazza |
4,4375 in112.713 millimetro |
D1 - Diametro esterno della flangia |
4,5900 in116.586 millimetro |
B - Larghezza del cono |
1,0000 in25.400 millimetro |
C - Larghezza della tazza |
0,7500 in19.050 millimetro |
C1 - Larghezza della flangia della tazza |
0,1563 in3.970 millimetro |
T1 - Sopportare larghezza |
1,0000 in25.400 millimetro |
T - Sopportare larghezza per flangiare |
0,4063 in10.320 millimetro |
Dimensioni del raccordo e dell'appoggio
R - Cono Backface «per rimuovere» raggio1 | 0,14 in3.600 millimetro |
r - Tazza Backface «per rimuovere» raggio2 | 0,130 in3.30 millimetro |
il da - diametro della protezione di Frontface del cono |
3,15 in80 millimetro |
db - diametro della protezione di Backface del cono |
3,39 in86.10 millimetro |
Il Da - diametro della protezione di Frontface della tazza |
4,35 in110.49 millimetro |
Ab - spazio di Frontface del Gabbia-cono |
0,08 in2 millimetro |
Aa - spazio di Backface del Gabbia-cono |
0,08 in2 millimetro |
a - Efficace posizione concentrare3 | 0,04 in1 millimetro |
Valutazioni del carico di base
C90 - Valutazione radiale dinamica (90 milione rivoluzioni) 4 | 6440 lbf28600 N |
C1 - Valutazione radiale dinamica (1 milione rivoluzioni) 5 | 24800 lbf111000 N |
C0 - Valutazione radiale statica |
37200 lbf166000 N |
Ca90 - valutazione spinta dinamica (90 milione rivoluzioni) 6 | 5370 lbf23900 N |
Fattori
K - Fattore7 | 1,2 |
e - Fattore8di iso | 0,49 |
Y - Fattore9di iso | 1,23 |
G1 - Fattore della generazione di calore (Rullo-canalizzazione) 10 | 77,7 |
G2 - Fattore della generazione di calore (estremità del Costola-rullo) |
43,3 |
CG - fattore11della geometria | 0,117 |
d | 73.025mm | |
D | 112.712mm | |
T | 25.4mm | |
C1 | 102000N | Valutazione dinamica di base del carico |
C0 | 166000N | Valutazione di base del carico statico |
m. | 0.88kg | |
Grasso RPM | 3200 r/min | |
ROM dell'olio | 4300 r/min |
