Luogo di origine:
Cina
Marca:
ZH
Certificazione:
IS09001
Numero di modello:
30311

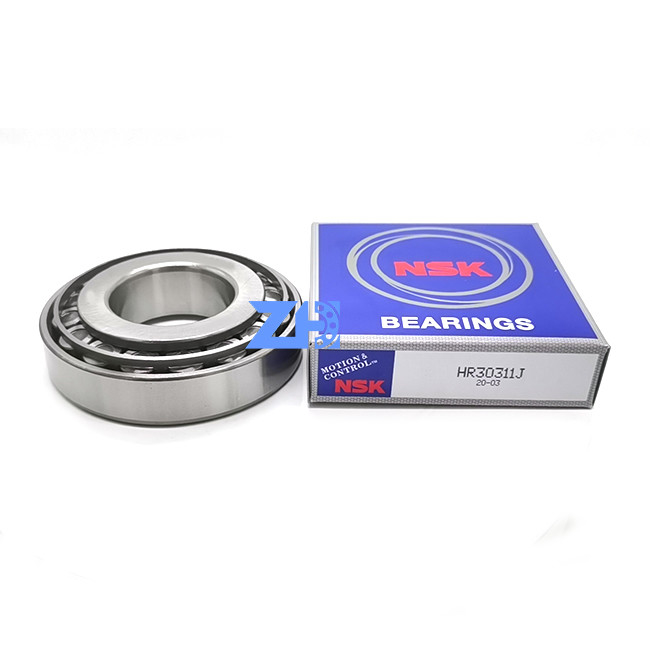

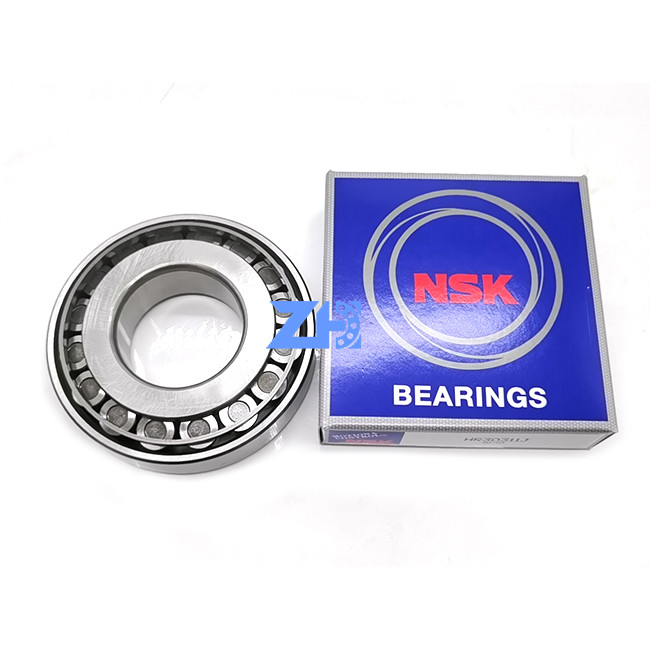

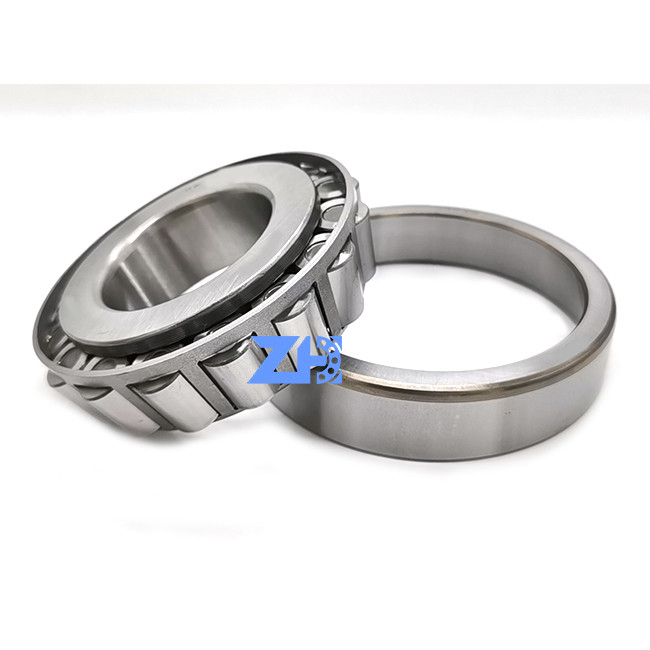

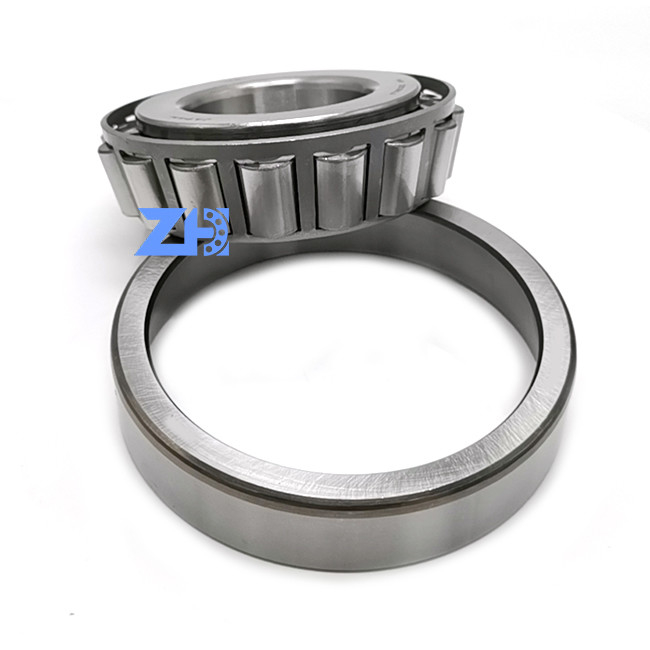

Produzione professionale CUSCINETTO A RULLI CONICI IN ACCIAIO CROMATO 30311 30311RS 30311C2 55*120*31,5mm
Introduzione al prodotto
30311 La capacità del cuscinetto a rulli conici a una corona di sopportare il carico assiale dipende dall'angolo di contatto, ovvero dall'angolo della pista esterna dell'anello; maggiore è l'angolo, maggiore è la capacità di carico assiale. I cuscinetti a rulli conici sono utilizzati principalmente per sopportare carichi radiali, principalmente carichi combinati radiali e assiali. Rispetto ai cuscinetti a sfere a contatto obliquo,
Applicazione del cuscinetto a rulli conici in pollici:
I cuscinetti a rulli conici in pollici sono ampiamente utilizzati in automobili, laminatoi, miniere, metallurgia,
macchine per materie plastiche, ecc.
![]()
![]()
| Diametro foro | 55 mm |
| Diametro esterno | 120 mm |
| Larghezza, totale | 31,5 mm |
| Larghezza, anello interno | 29 mm |
| Larghezza, anello esterno | 25 mm |
| Angolo di contatto | 12,953 ° |
![]()
| d |
55 mm
|
Diametro foro |
|---|---|---|
| D |
120 mm
|
Diametro esterno |
| T |
31,5 mm
|
Larghezza totale |
| d1 |
≈84 mm
|
Diametro spalla dell'anello interno |
| B |
29 mm
|
Larghezza dell'anello interno |
| C |
25 mm
|
Larghezza dell'anello esterno |
| r1,2 |
min.2,5 mm
|
Dimensione smusso anello interno |
| r3,4 |
min.2 mm
|
Dimensione smusso anello esterno |
| a |
23,986 mm
|
Distanza faccia laterale al punto di pressione |
![]()
| da |
max.72 mm
|
Diametro appoggio albero |
|---|---|---|
| db |
min.66,5 mm
|
Diametro appoggio albero |
| Da |
min.104 mm
|
Diametro appoggio alloggiamento |
| Da |
max.110,5 mm
|
Diametro appoggio alloggiamento |
| Db |
min.111 mm
|
Diametro appoggio alloggiamento |
| Ca |
min.4 mm
|
Larghezza minima dello spazio richiesto nell'alloggiamento sul lato grande |
| Cb |
min.6,5 mm
|
Larghezza minima dello spazio richiesto nell'alloggiamento sul lato piccolo |
| ra |
max.2,5 mm
|
Raggio raccordo albero |
| rb |
max.2 mm
|
Raggio raccordo alloggiamento |
| Carico dinamico nominale di base | C |
176 kN
|
|---|---|---|
| Carico statico nominale di base | C0 |
163 kN
|
| Limite di carico a fatica | Pu |
19,3 kN
|
| Velocità di riferimento |
4 800 r/min
|
|
| Velocità limite |
5 600 r/min
|
|
| Valore limite | e |
0,35
|
| Fattore di calcolo | Y |
1,7
|
| Fattore di calcolo | Y0 |
0,9
|
| da |
max.72 mm
|
Diametro appoggio albero |
|---|---|---|
| db |
min.66,5 mm
|
Diametro appoggio albero |
| Da |
min.104 mm
|
Diametro appoggio alloggiamento |
| Da |
max.110,5 mm
|
Diametro appoggio alloggiamento |
| Db |
min.111 mm
|
Diametro appoggio alloggiamento |
| Ca |
min.4 mm
|
Larghezza minima dello spazio richiesto nell'alloggiamento sul lato grande |
| Cb |
min.6,5 mm
|
Larghezza minima dello spazio richiesto nell'alloggiamento sul lato piccolo |
| ra |
max.2,5 mm
|
Raggio raccordo albero |
| rb |
max.2 mm
|
Raggio alloggiamento |
![]()
![]()
