Luogo di origine:
La CINA
Marca:
ZH
Certificazione:
IS09001
Numero di modello:
FYTB20TF
Cuscinetto a sfera del cuscino dell'ACCIAIO AL CROMO del LIVELLO di qualità di FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2
Introduzione di prodotto
Pricipalmente è usato per sopportare radiale ed il carico combinato assiale basato sul carico radiale, generalmente non adatto sopportare il carico assiale da solo, tali cuscinetti può essere rispettivamente anello interno installato (con una serie completa di rulli e di fermi) ed anello esterno. Questo tipo di cuscinetto non permette che l'asse inclini riguardante l'alloggio, con conseguente forze assiali supplementari nell'ambito del carico radiale. La dimensione della distanza assiale del cuscinetto ha una grande relazione con se il cuscinetto può funzionare normalmente. Quando lo spazio assiale è troppo piccolo, l'aumento di temperatura è più alto. Quando lo spazio assiale è grande, il cuscinetto è facile da danneggiare. Di conseguenza, l'attenzione speciale dovrebbe essere pagata a regolare la distanza assiale del cuscinetto durante installazione e l'operazione e l'installazione di pre-interferenza può essere realizzata se necessario per aumentare la rigidità del cuscinetto
| d |
20 millimetri
|
Diametro di foro |
|---|---|---|
| d1 |
≈28,2 millimetri
|
Diametro esterno dell'anello interno |
|
29,5 millimetri
|
Larghezza totale | |
| 1 |
11 millimetro
|
Larghezza della flangia |
| 3 |
3,2 millimetri
|
Profondità di concentrarsi cavità |
| 5 |
20,5 millimetri
|
Larghezza compreso la copertura di estremità |
| B |
31 millimetro
|
Larghezza dell'anello interno |
| B1 |
31 millimetro
|
Larghezza sopportante globale |
| B4 |
4,5 millimetri
|
Distanza fra la superficie laterale del dispositivo di bloccaggio per infilare centro |
| Db1 |
58 millimetri
|
Diametro esterno superiore |
| Db2 |
60,5 millimetri
|
Diametro esterno basso |
| Dc |
50,8 millimetri
|
Diametro della cavità concentrante d'abitazione |
| H |
112 millimetri
|
Altezza totale |
| J |
90 millimetri
|
Distanza fra i bulloni di fissaggio |
| L |
60,5 millimetri
|
Lunghezza totale |
| N |
11,5 millimetri
|
Diametro del foro passante del collegamento |
| s1 |
18,3 millimetri
|
Distanza fra la superficie laterale del dispositivo di bloccaggio e il centro della canalizzazione |
| T |
37,3 millimetri
|
Larghezza globale dell'unità |
| RG |
1/4-28 UNF
|
Abitazione del filo per il montaggio del grasso |
|---|---|---|
| R1 |
20 millimetri
|
Posizione assiale del filo d'abitazione |
| Rα |
° 45
|
Posizione angolare del filo d'abitazione |
| DN |
6,5 millimetri
|
Diametro della sfera capa del montaggio del grasso |
|---|---|---|
| InterruttoreN |
7 millimetri
|
Dimensione chiave esagonale per il montaggio del grasso |
| GN |
1/4-28 SAE-LT
|
Filo del montaggio del grasso |
| J6 |
74 millimetri
|
Distanza delle caviglie |
|---|---|---|
| J7 |
11,5 millimetri
|
Contrappeso assiale delle caviglie |
| N4 |
2 millimetri
|
Diametro raccomandato per le caviglie |
| Valutazione dinamica di base del carico | C |
kN 12,7
|
|---|---|---|
| Valutazione di base del carico statico | C0 |
kN 6,55
|
| Limite di carico di affaticamento | Pu |
0,28 kN
|
| Velocità di limitazione |
8 500 r/min
|
|
|
Velocità di limitazione con tolleranza h6 dell'asse
|

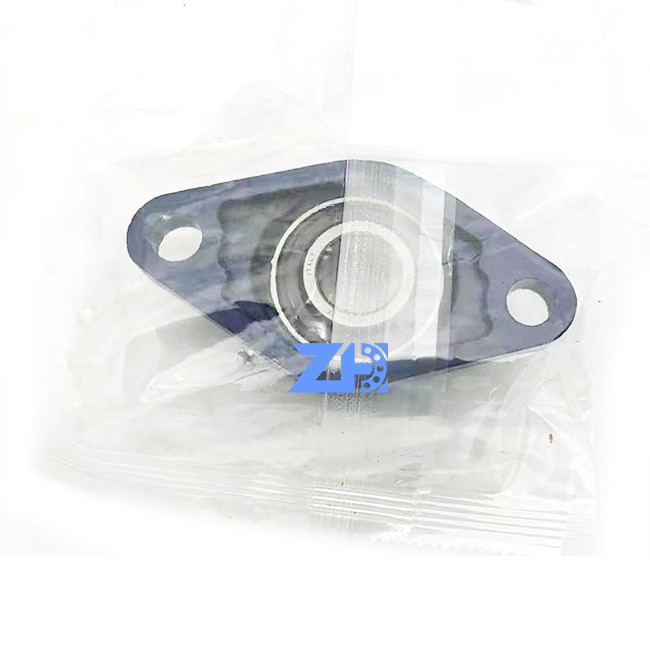

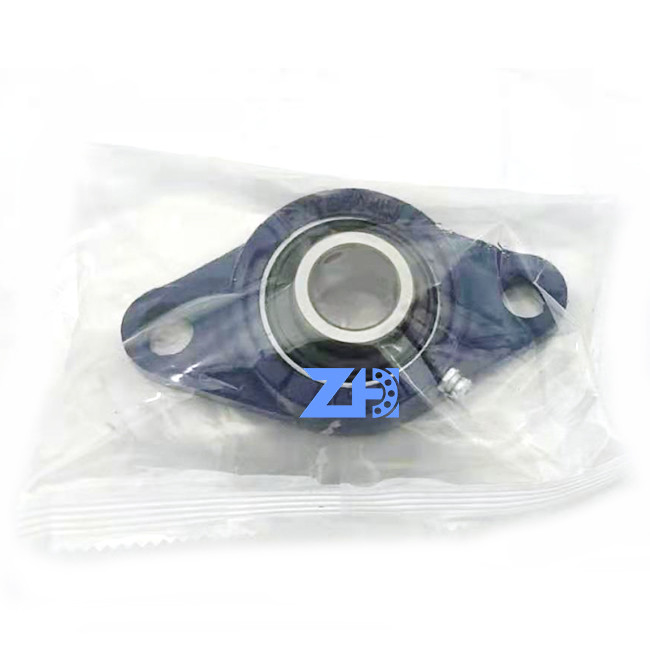

Manifestazione dell'immagine
