Luogo di origine:
La Cina
Marca:
NTN
Numero di modello:
69092

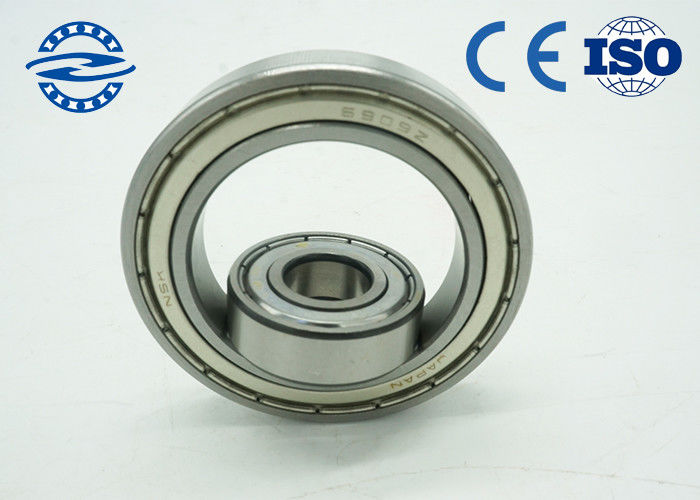

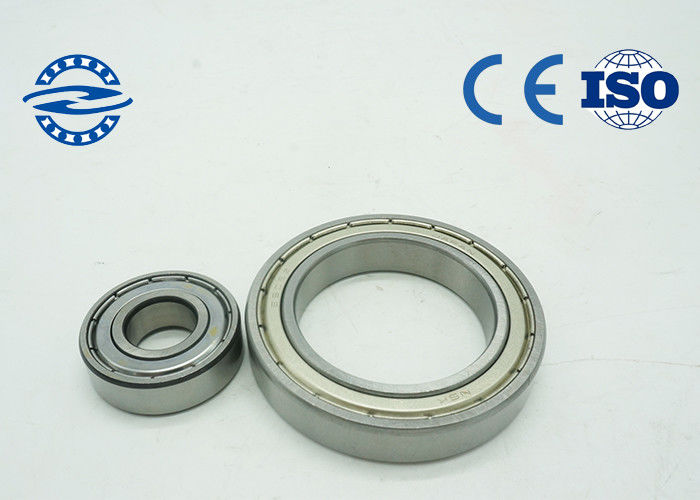

Sono i cuscinetti di rotolamento più tipici con le estese applicazioni. Le canalizzazioni in entrambi gli anelli sono nella forma della scanalatura dell'arco, che può sostenere il carico radiale ed assiale nelle doppie direzioni. Possono applicarsi nelle situazioni dove la velocità alto-girante e la vibrazione a basso rumore e bassa sono richieste.
Gabbie
L'uso profondo dei cuscinetti a sfera della scanalatura ha premuto generalmente le gabbie della lamiera di acciaio o delle gabbie d'ottone. Quando il diametro esterno è meno di 400mm (inclusi),
Usano la gabbia urgente con la lamiera di acciaio. Quando il diametro esterno è più grande di 400mm, usano le gabbie d'ottone.
Applicazioni
può essere trovato in automobili, macchine utensili, motori, strumenti, macchine della costruzione, veicoli ferroviari, macchine agricole e varie macchine speciali
Tipi
Tipo di base, con la scanalatura di anello improvviso sull'anello esterno (- N), con uno schermo (- Z) su un lato o su due schermi (- 2Z) da entrambi i lati, con una guarnizione (- RS) su un lato o su due guarnizioni (- 2RS) da entrambi i lati.
| Il codice originale | numero moderno | Dimensione di base | Dimensione dell'installazione | Peso | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0,6 | 14 | 26 | 0,6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0,6 | 16 | 28 | 0,6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0,6 | 19 | 31 | 0,6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0,6 | 21 | 36 | 0,6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0,11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0,104 | |
| 6304X3/C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0,252 | ||
| 63/22/C3 | 22 | 56 | 16 | 1,1 | 29 | 47 | 1 | 0,183 | |
| 66/23/P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0,131 | |
| 66/23/P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0,125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0,3 | 27 | 40 | 0,3 | 0,0415 |
| 105 | 6005 | 47 | 12 | 0,6 | 29 | 43 | 0,6 | 0,078 | |
| 16005 | 47 | 8 | 0,3 | 27 | 45 | 0,3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0,134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0,126 | |
| 6305 | 62 | 17 | 1,1 | 31,5 | 55,5 | 1 | 0,214 | ||
| 6305X3/C3YA5 | 68 | 18 | 1,1 | 33 | 62 | 1 | 0,296 | ||
| 405 | 6405 | 80 | 21 | 1,5 | 33 | 72 | 1,5 | 0,53 | |
| 6605X2WBTN1/HA | 26 | 68 | 19,5 | 2 | 33 | 61 | 2 | 0,272 | |
| 63/28/HA | 28 | 68 | 18 | 1,1 | 34,5 | 61,5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0,3 | 32 | 45 | 0,3 | 0,0433 |
| 1-0005 | 59 | 22 | 0,4 | 33 | 55 | 0,4 | 0,191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0,218 | |
| 306K | 6306 | 72 | 19 | 1,1 | 36,5 | 65,5 | 1 | 0,354 | |
| 6406 | 90 | 23 | 1,5 | 38 | 82 | 1,5 | 0,805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0,148 | |
| 6207 | 72 | 17 | 1,1 | 41,5 | 65,5 | 1 | 0,284 | ||
| 307K | 6307 | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,456 | |
| 307A | 6307TNI | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,443 | |
| 307U | 80 | 21 | 1,5 | 43 | 72 | 1,5 | 0,481 | ||
| 407 | 6407 | 100 | 25 | 1,5 | 43 | 92 | 1,5 | 0,919 | |
| 6008/C3 | 40 | 68 | 15 | 1 | 44,6 | 63,4 | 1 | 0,191 | |
| 208K | 6208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | |
| 6208/HAP6 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 6208/P5YB2 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,361 | ||
| 370208 | 80 | 18 | 1,1 | 46,5 | 73,5 | 1 | 0,362 | ||
| 6308/P5YB2 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 308 | 6308 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | |
| 308A | 6308TN1 | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,611 | |
| 6308/HA | 90 | 23 | 1,5 | 48 | 82 | 1,5 | 0,642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1,2 | |
| 62/41/HAP53 | 41 | 80 | 17 | 1,1 | 46,5 | 73,5 | 1 | 0,342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0,246 | |
| 209 | 6209 | 85 | 19 | 1,1 | 51,5 | 78,5 | 1 | 0,428 | |
